INSPECCIÓN Y DIAGNÓSTICO DE LOS SISTEMAS FOTOVOLTAICOS
¿Qué es una inspección y diagnóstico de un sistema fotovoltaico?
La inspección y diagnóstico de un sistema fotovoltaico es el proceso que evalúa el estado físico, el funcionamiento y el rendimiento de una instalación fotovoltaica para identificar posibles fallas, ineficiencias o riesgos. Se realiza mediante inspecciones visuales, mediciones técnicas y el análisis de datos de producción.
Este servicio consiste en revisar de manera integral la instalación fotovoltaica y realizar pruebas a los componentes y al sistema en su conjunto para asegurar su correcto funcionamiento o, en su caso, identificar posibles fallas, ineficiencias o riesgos.
¿Cuándo realizar una inspección y diagnóstico del sistema fotovoltaico?
- Al término de garantías de construcción.
Antes del vencimiento de las garantías (EPC), evaluamos la calidad del proyecto para garantizar que se identifiquen y solucionen todos los problemas de mano de obra y se evalúe el rendimiento y estado de la planta fotovoltaica. - En caso de fallas y/o bajo rendimiento.
Análisis de causa raíz de fallas y/o bajo rendimiento: descubrimos las causas raíz de fallas del sistema, calentamiento y bajo rendimiento mediante pruebas especificas. - En los servicios de operación y mantenimiento.
Al menos una vez al año se debe realizar una rutina de inspección y diagnóstico que permita llevar una comparativa del estado del sistema contra lo esperado.
¿De qué consta la inspección y diagnóstico?
Consta de realizar una revisión integral del Sistema Fotovoltaico (SFV) hasta el punto de interconexión que incluye:
Inspección general del estado del SFV
- Inspección visual del estado de los componentes y la instalación.
- Muestreo de torques mecánicos de sujeción de módulos fotovoltaicos.
- Revisión por muestreo de conexiones eléctricas del sistema fotovoltaico.

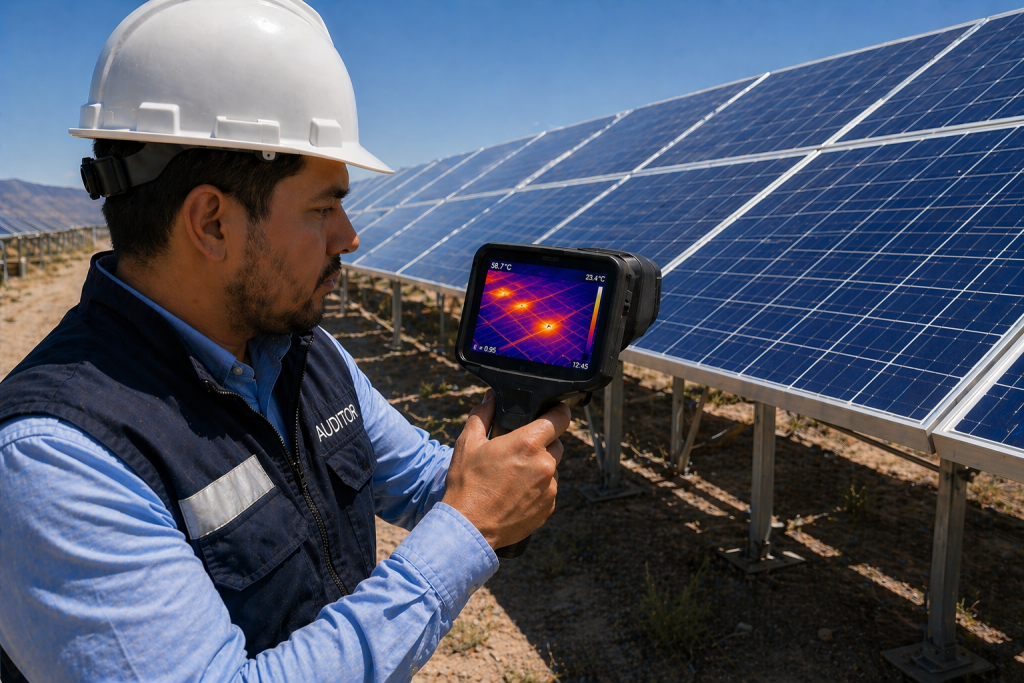

- Inspección con cámara termográfica de los componentes y sus conexiones.
- Revisión de estado y operación de protecciones eléctricas del sistema fotovoltaico.
Pruebas diagnósticas conforme a la norma IEC 62446-1
- Prueba de continuidad del sistema de puesta a tierra del SFVI.
- Prueba de aislamiento de los conductores del sistema fotovoltaico. (CA y CD).

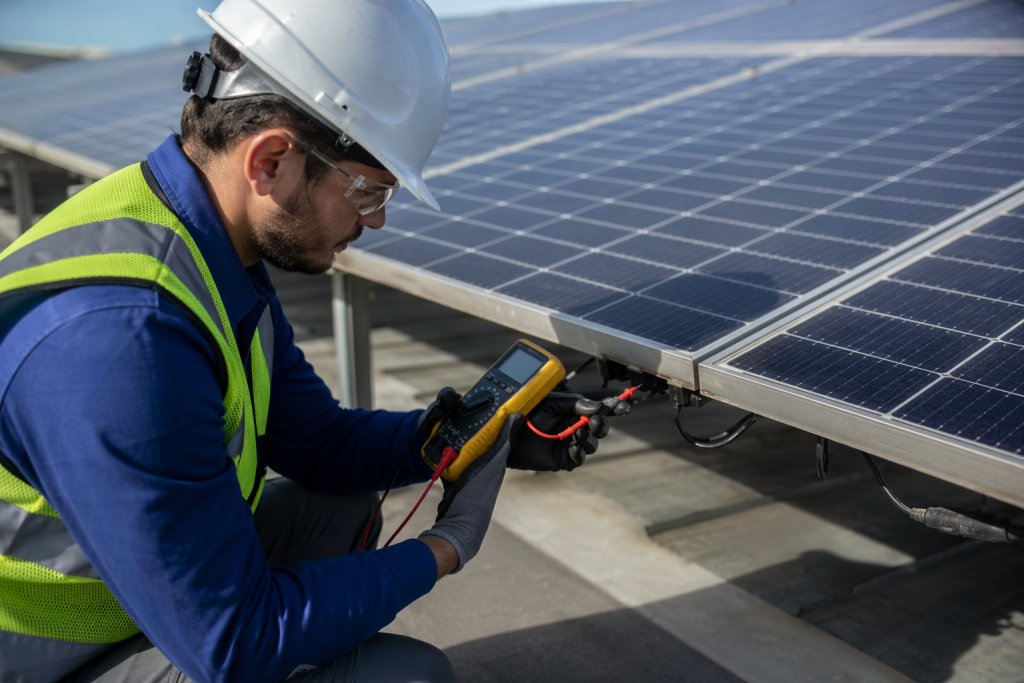

- Pruebas de voltaje y corriente (voltaje circuito abierto y corriente cortocircuito).
- Prueba de desempeño de arreglo de módulos fotovoltaicos, comparación de valores de voltajes y corrientes medidos vs fabricantes y análisis de las curvas I-V.

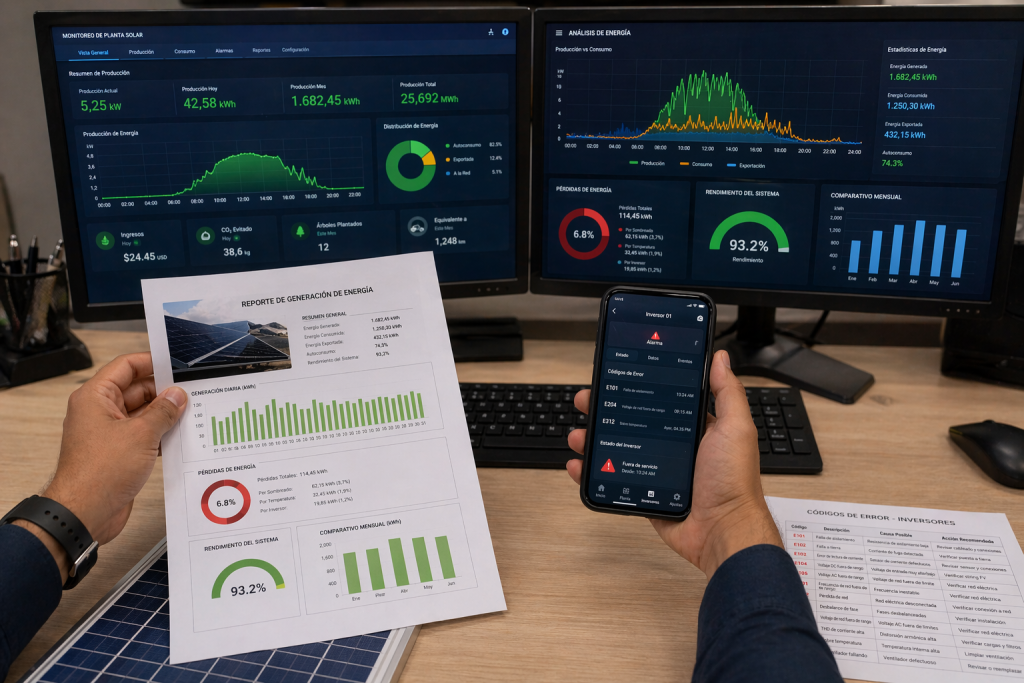

Generación de reportes y hallazgos
- Reporte de hallazgos de la inspección, incluyendo evaluación de riesgos y memoria fotográfica.
- Reporte de resultados de las pruebas realizadas.
- Conclusiones, observaciones y comentarios.
¿Por qué es importante realizar una inspección y diagnóstico?
- Maximizar el rendimiento energético, evitando pérdidas de producción.
- Detectar y corregir fallas tempranas, antes de que causen daños mayores.
- Garantizar la seguridad eléctrica de la instalación.
- Prolongar la vida útil de los equipos, gracias al mantenimiento correctivo y preventivo.
- Cumplir con normativas y estándares internacionales.
